설명

VSM 펌프는 작업 환경 속도를 높여 줍니다. 주요 장점은 효율적인 개별 진공 을 보장하고, 매우 빠른 응답을 제공하며, 여러 연결 포트를 사용할 수 있고, 낮고 불규칙한 압력 에도 꾸준한 진공을 유지한다는 점입니다.

Build an Order #


1. Basic Model

Symbol Description
VSM303S VSM pump, 3-stage cartridge, Twofold silencer
VSM030 VSM pump, Slave unit, No vacuum cartridge

2. Mounting Option

Symbol Description
F 4-Screw x M4 top mounting kit
MT12 M12 20 mm Screw top mounting kit
ML12 M12 20 mm, Left mounting kit
MR12 M12 20 mm, Right mounting kit
BT12 M12 20 mm, Screw top mounting kit, Mounting bracket

Specifications

1. General Specifications

Max Vacuum Level -92 kPa
Open Vacuum Flow 341 Nl/min
Feed Pressure 1.7 ~ 4 bar (Max 7 bar)
Air Consumption 152 Nl/min @ 4 bar
Temperature -20 ~ 80 ℃
Weight 212 g (F-type mounting option)

2. Vacuum  Flow

Max Vacuum Feed Pressure Vacuum Flow (Nl/min) at different vacuum level (-kPa)
-kPa bar 0 10 20 30 40 50 60 70 80 90
92 4 341 154 127.5 94 69 43 23.3 17.3 6.9 2.1
92 3 338 152 106 64 33 32 22 16.5 6.4 1.9
75 2.2 302 122.5 88 53 31.4 28.5 16.5 4.6

3. Evacuation Time

Feed Pressure Air Consumption Evacuation time in sec per liter to reach different vacuum level (-kPa)
bar Nl/min 10 20 30 40 50 60 70 80 90
4 152 0.01 0.048 0.07 0.09 0.2 0.42 0.6 1 3.4
3 118 0.015 0.07 0.18 0.28 0.38 0.64 0.8 1.2 3.8
2.2 97 0.019 0.09 0.1 0.32 0.42 0.73 1.62

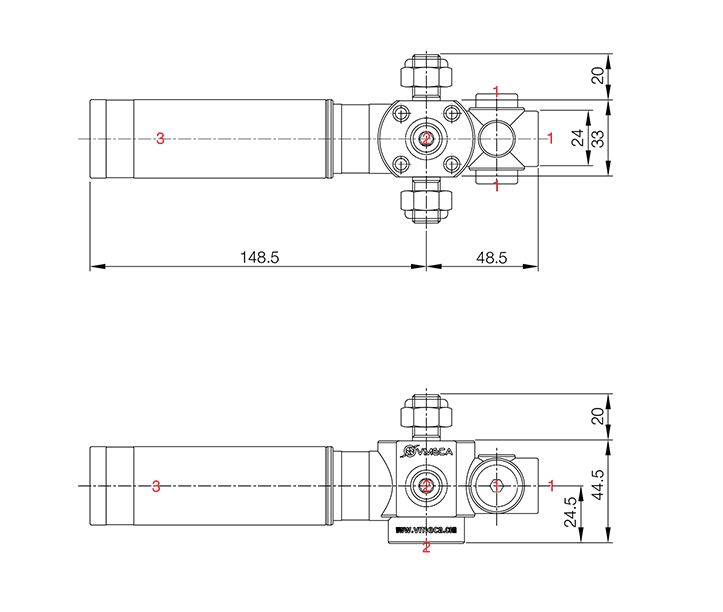

Dimensions

VSM303S:
Unit: mm



No Description
1 Compressed-Air Port, G1/8″
2 Vacuum Port, G3/8″
3 Exhaust Port

Order Numbers

Spare Parts

Part Number Description
VC303 Midi vacuum cartridge, 3-stage
VC303S Midi vacuum cartridge, 3-stage w/Twofold silencer
VTTS-M25 Twofold silencer, VC303
REQUEST A QUOTE

다운로드

Catalog & CAD files
CAD 2D File
VSM303S-BT12
VSM303S-F
VSM303S-M( )
CAD 3D File
VSM303S-BT12
VSM303S-F
VSM303S-M( )
Catalog
VSM303S
