VTC3021-2
설명
VMECA 터틀 펌프 는 Vacuum 필터가 내장되어 있고 진공 시스템에 필요한 모든 구성 요소를 부착하도록 설계되었습니다. 특히, 내장된 VMECA카트리지는 기존의 진공 펌프보다 더 안정적인 진공을 제공하는, 효율적인 진공 시스템을 제공 합니다.
형식표시방법
1. 기본모델
제품코드 | 설명 |
VTC3021-2 | Turtle vacuum pump, 2-Stage, 1-cartridge, Polyester filter, G3/4″ Vacuum ports |
2. 에어 절감 장치
제품코드 | 설명 |
Blank | No air saving kit |
ASV | Air saving kit integrated with air control valve |
AS | Air saving kit without air control valve |
3. 에어공급밸브
제품코드 | 설명 |
Blank | No air control valve |
A1 | Air control valve, AC 110V |
A2 | Air control valve, AC 220V |
A3 | Air control valve, DC 24V |
D1 | Double solenoid, Air control valve, AC 110V |
D2 | Double solenoid, Air control valve, AC 220V |
D3 | Double solenoid, Air control valve, DC 24V |
☛ Double solenoid valve is available only with DN or DL valve terminal option. |
4. 진공파기밸브
제품코드 | 설명 |
Blank | No vacuum release control valve |
R1 | Vacuum release control valve, AC 110V |
R2 | Vacuum release control valve, AC 220V |
R3 | Vacuum release control valve, DC 24V |
5. 리드선 취출 방법
제품코드 | 설명 |
Blank | No air & vacuum release control valves |
DN | Solenoid terminal, DIN type, No lead wire |
DL | Solenoid terminal, DIN type, No lead wire, Lamp |
CL | Solenoid terminal, Connector type, 30 cm lead wire |
☛ Option “CL” is available only with DC 24V. | |
2B | Solenoid terminal, DIN, 2-in-1 BUS cable |
3B | Solenoid terminal, DIN, 2-in-1 BUS cable |
4B | Solenoid terminal, DIN, 2-in-1 BUS cable |
☛ Option “2B” and “3B” are not available with Double solenoid valve. | |
☛ Option “3B” and “4B” are available only with DC 24V and S2 or S2P vacuum switch. |
6. 진공 스위치
제품코드 | 설명 |
Blank | No vacuum switch |
S2 | Digital switch, No analog supply, M8-4-pin, NPN |
S2P | Digital switch, No analog supply, M8-4-pin, PNP |
SG2 | Digital switch, No analog supply, 2 m lead wire, NPN |
SG2P | Digital switch, No analog supply, 2 m lead wire, PNP |
SG3 | Digital switch, Analog supply, 2 m lead wire, NPN |
SG3P | Digital switch, Analog supply, 2 m lead wire, PNP |
7. 체크 밸브 사양
제품코드 | 설명 |
Blank | No non-return valve |
N | Non-return valve |
☛ The pump with air saving kit option do not require a non-return valve option. |
8. 실링재질
제품코드 | 설명 |
Blank | NBR sealing material |
V | Viton sealing material |
E | EPDM sealing material |
기본정보
1. 일반기술정보
최대 진공도 | -92 kPa |
최대 흡입유량 | 171 Nl/min |
공급압력 | 2.2 ~ 4 bar (Max 7 bar) |
사용 온도 | -20 ~ 80 ℃ |
소음도 | 50 ~ 60 dB |
중량 – 기본 펌프 | 412 g |
2. 진공흡입유량
최대 진공도 | 공급압력 | 진공도별(-kPa) 흡입유량(Nl/m) | |||||||||
-kPa | bar | 0 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 |
92 | 4 | 171 | 154 | 128 | 94 | 69 | 43 | 23 | 17.3 | 6.9 | 2.1 |
92 | 3 | 170 | 152 | 106 | 64 | 33 | 32 | 22 | 16.5 | 6.4 | 1.9 |
75 | 2.2 | 164 | 122 | 88 | 53 | 31 | 29 | 16.5 | 4.6 | – | – |
3. 진공도달시간
공급압력 | 에어소모량 | Evacuation time in seconds per liter to reach different vacuum level (-kPa) / 진공도달 시간 | ||||||||
bar | Nl/min | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 |
4 | 152 | 0.026 | 0.058 | 0.09 | 0.1 | 0.25 | 0.5 | 0.69 | 1.05 | 3.5 |
3 | 118 | 0.027 | 0.1 | 0.19 | 0.3 | 0.4 | 0.6 | 0.8 | 1.2 | 3.8 |
2.2 | 97 | 0.03 | 0.12 | 0.21 | 0.38 | 0.47 | 0.73 | 1.62 | – | – |
치수정보

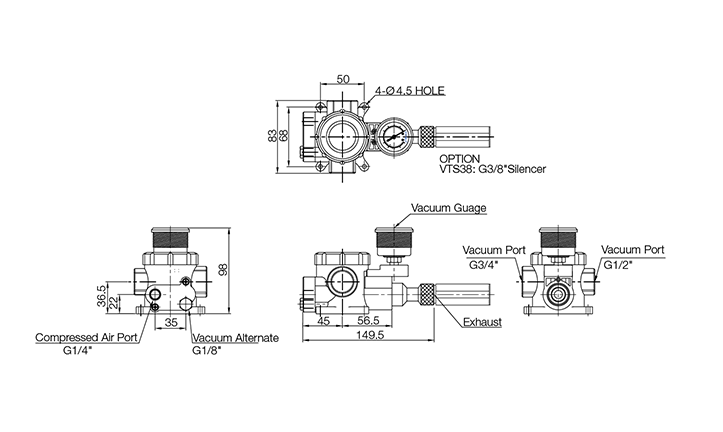

VTC3021-2: 기본 펌프 |

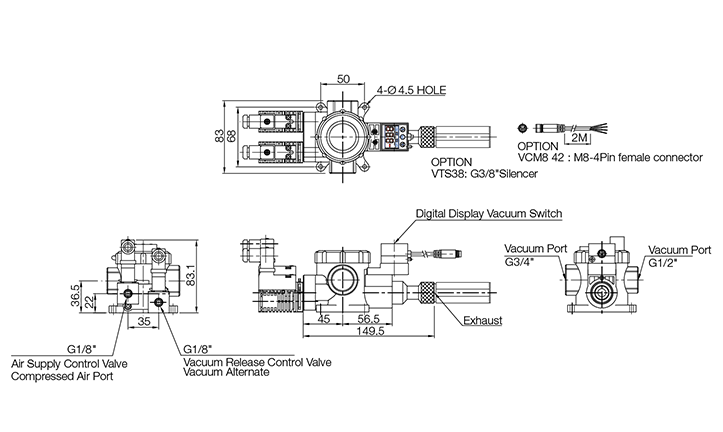

VTC3021-2 with optional parts: 에어공급밸브, 진공파기밸브, 디지털 진공 스위치 부착형 |
주문번호
1. 기본 진공 펌프
모델 번호 | 설명 |
VTC3021-2 | Turtle midi vacuum pump, 2-stage 1-cartridge, Vacuum filter |
2. 에어공급밸브
모델 번호 | 설명 |
MS18-3-1 | 2/2-way sol valve, G1/8″ Inlet, DC 24V, DIN type |
MS18-3-2 | 2/2-way sol valve, G1/8″ Inlet, DC 24V, DIN type, Lamp |
MS18-3-3 | 2/2-way sol valve, G1/8″ Inlet, DC 24V, Conn. type, 30 cm lead wire & Lamp |
MS18-2-1 | 2/2-way sol valve, G1/8″ Inlet, AC 220V, DIN type |
MS18-2-2 | 2/2-way sol valve, G1/8″ Inlet, AC 220V, DIN type, Lamp |
MS18-1-1 | 2/2-way sol valve, G1/8″ Inlet, AC 110V, DIN type |
MS18-1-2 | 2/2-way sol valve, G1/8″ Inlet, AC 110V, DIN type, Lamp |
VMS14D-3-1 | 2/2-way double sol valve, G3/8 In, G1/4 Out, DC 24V, DIN type |
VMS14D-3-2 | 2/2-way double sol valve, G3/8 In, G1/4 Out, DC 24V, DIN type, Lamp |
VMS14D-2-1 | 2/2-way double sol valve, G3/8 In, G1/4 Out, AC 220V, DIN type |
VMS14D-2-2 | 2/2-way double sol valve, G3/8 In, G1/4 Out, AC 220V, DIN type, Lamp |
VMS14D-1-1 | 2/2-way double sol valve, G3/8 In, G1/4 Out, AC 110V, DIN type |
VMS14D-1-2 | 2/2-way double sol valve, G3/8 In, G1/4 Out, AC 110V, DIN type, Lamp |
3. 진공 스위치
모델 번호 | 설명 |
VP20V-01-F1-C | Digital switch, No analog supply, M8-4-pin connector, NPN (S2) |
VP20V-03-F1-C | Digital switch, No analog supply, M8-4-pin connector, PNP (S2P) |
VP20V-01-F1 | Digital switch, No analog supply, 2 m lead wire, NPN (SG2) |
VP20V-03-F1 | Digital switch, No analog supply, 2 m lead wire, PNP (SG2P) |
VP20V-01-F1-A | Digital switch, Analog supply, 2 m lead wire, NPN (SG3) |
VP20V-03-F1-A | Digital switch, Analog supply, 2 m lead wire, PNP (SG3P) |
4. 진공 카트리지
모델 번호 | 설명 |
VC302 | Midi vacuum cartridge, 2-stage |
VC302P | Midi vacuum cartridge, 2-stage, Holding plug |
VC302-N | Midi vacuum cartridge, 2-stage, Non-return valve ☛ Pump with air saving kit |
VC302P-N | Midi vacuum cartridge, 2-stage, Holding plug, Non-return valve ☛ Pump w/Air saving kit |
5. 기타 부품
모델 번호 | 설명 |
VTFE342 | Filter element, Polyester filter, 5-micron, 3/8 port |
VTTS-M25 | Twofold silencer for VC303 & VCL303 |
VTG-18 | Vacuum gauge, Dial type, No mounting nut |
VTF38-C | Top Filter Cover w/Gasket |
VTF38-H | Filter Element Retainer |
|
