PM303X3
설명
VMECA PM 펌프는 많은 흡입 유량이 필요한 어플리케이션에 적용이 가능 하며 필요한 흡입 유량 만큼 진공 노즐을 조절 할 수 있습니다.
형식표시방법
1. 기본모델
제품코드 | 설명 |
PM303X3 | PM pump, 3-stage, 3-vacuum cartridge, Silencer |
2. 바디 형식
제품코드 | 설명 |
A | Ported 1-vacuum port on side |
B | Ported 2-vacuum port on side and top |
☛ Option “B” is available only with G3/4 vacuum port. |
3. 진공 포트
제품코드 | 설명 |
34 | Vacuum port G3/4 |
01 | Vacuum port G1 |
4. 고정 브라켓
제품코드 | 설명 |
Blank | No mounting bracket |
B1 | 4-point support |
B2 | 2-point support |
5. 에어 절감 장치
제품코드 | 설명 |
Blank | No air saving kit |
ASV | Air saving kit integrated with air control valve |
AS | Air saving kit without air control valve |
6. 에어공급밸브
제품코드 | 설명 |
Blank | No air control valve |
A1 | Air control valve, AC 110V |
A2 | Air control valve, AC 220V |
A3 | Air control valve, DC 24V |
D1 | Double solenoid, Air control valve, AC 110V |
D2 | Double solenoid, Air control valve, AC 220V |
D3 | Double solenoid, Air control valve, DC 24V |
☛ Double solenoid valve is available only with DN or DL valve terminal option. |
7. 진공파기밸브
제품코드 | 설명 |
Blank | No vacuum release control valve |
R1 | Vacuum release control valve, AC 110V |
R2 | Vacuum release control valve, AC 220V |
R3 | Vacuum release control valve, DC 24V |
8. 리드선 취출 방법
제품코드 | 설명 |
Blank | No air & vacuum release control valves |
DN | Solenoid terminal, DIN type, No lead wire |
DL | Solenoid terminal, DIN type, No lead wire, Lamp |
CL | Solenoid terminal, Connector type, 30 cm lead wire |
☛ Option “CL” is available only with DC 24V. | |
2B | Solenoid terminal, DIN, 2-in-1 BUS cable |
3B | Solenoid terminal, DIN, 2-in-1 BUS cable |
4B | Solenoid terminal, DIN, 2-in-1 BUS cable |
☛ Option “2B” and “3B” are not available with Double solenoid valve. | |
☛ Option “3B” and “4B” are available only with DC 24V and S2 or S2P vacuum switch. |
9. 진공 스위치
제품코드 | 설명 |
Blank | No vacuum switch |
S2 | Digital switch, No analog supply, M8-4-pin, NPN |
S2P | Digital switch, No analog supply, M8-4-pin, PNP |
SG2 | Digital switch, No analog supply, 2 m lead wire, NPN |
SG2P | Digital switch, No analog supply, 2 m lead wire, PNP |
SG3 | Digital switch, Analog supply, 2 m lead wire, NPN |
SG3P | Digital switch, Analog supply, 2 m lead wire, PNP |
10. 체크 밸브 사양
제품코드 | 설명 |
Blank | No non-return valve |
N | Non-return valve |
☛ The pump with air saving kit option do not require a non-return valve option. |
11. 실링재질
제품코드 | 설명 |
Blank | NBR sealing material |
V | Viton sealing material |
E | EPDM sealing material |
기술정보
1. 일반기술정보
최대 진공도 | -92 kPa |
최대 흡입유량 | 1,023 Nl/min |
공급압력 | 2.2 ~ 4 bar (Max 7 bar) |
사용 온도 | -20 ~ 80 ℃ |
소음도 | 50 ~ 60 dB |
중량 – 기본펌프 | 1,519 g |
2. 진공흡입유량
최대 진공도 | 공급압력 | 진공도별 (-kPa) 흡입유량 (Nl/min) | |||||||||
-kPa | bar | 0 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 |
92 | 4 | 1023 | 462 | 383 | 282 | 207 | 129 | 70 | 52 | 21 | 6.3 |
92 | 3 | 1014 | 456 | 318 | 192 | 99 | 96 | 66 | 50 | 19 | 6 |
75 | 2.2 | 902 | 368 | 264 | 159 | 94 | 86 | 50 | 14 | – | – |
3. 진공도달시간
공급압력 | 에어소모량 | 진공도달 시간 (-kPa) | ||||||||
bar | Nl/min | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 |
4 | 456 | 0.004 | 0.01 | 0.02 | 0.03 | 0.06 | 0.14 | 0.20 | 0.33 | 1.13 |
3 | 354 | 0.005 | 0.02 | 0.03 | 0.09 | 0.12 | 0.21 | 0.24 | 0.40 | 1.27 |
2.2 | 291 | 0.006 | 0.03 | 0.04 | 0.10 | 0.14 | 0.24 | 0.54 | – | – |
치수정보
PM303X3-A: 기본 펌프 |
Unit: mm |
PM303X3-A: 기본 펌프 외 악세사리 |
Unit: mm |
PM303X3-B: 기본 펌프 |
Unit: mm |

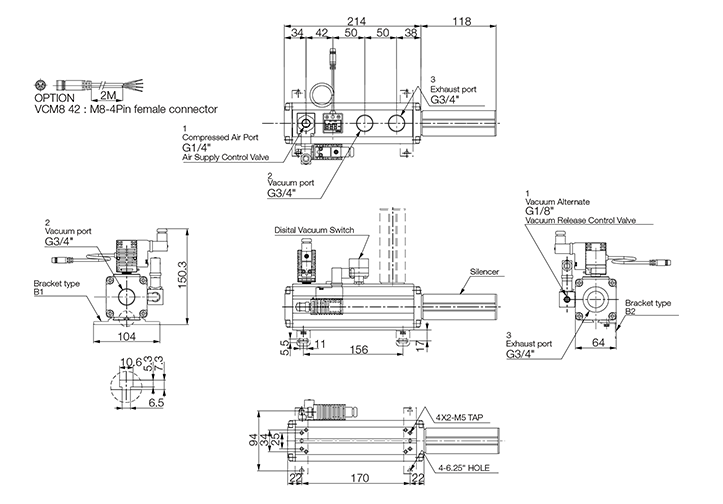

PM303X3-B: 기본 펌프 외 악세사리 |
Unit: mm |
주문번호
1. 기본 진공 펌프
모델번호 | 설명 |
PM303X3-A-34 | PML pump, 3-stage 3-cartridge, G3/4 vacuum port on side |
PM303X3-A-34-B1 | PML pump, 3-stage 3-cartridge, G3/4 vacuum port on side, 4-point bracket |
PM303X3-A-34-B2 | PML pump, 3-stage 3-cartridge, G3/4 vacuum port on side, 2-point bracket |
PM303X3-A-01 | PML pump, 3-stage 3-cartridge, G1 vacuum port on side |
PM303X3-A-01-B1 | PML pump, 3-stage 3-cartridge, G1 vacuum port on side, 4-point bracket |
PM303X3-A-01-B2 | PML pump, 3-stage 3-cartridge, G1 vacuum port on side, 2-point bracket |
PM303X3-B-34 | PML pump, 3-stage 3-cartridge, G3/4 vacuum port on top & side |
PM303X3-B-34-B1 | PML pump, 3-stage 3-cartridge, G3/4 vacuum port on top & side, 4-point bracket |
PM303X3-B-34-B2 | PML pump, 3-stage 3-cartridge, G3/4 vacuum port on top & side, 2-point bracket |
2. 에어공급밸브
모델번호 | 설명 |
VMS14-3-1 | 2/2-way valve, G1/4 Female, DC 24V, DIN type |
VMS14-3-2 | 2/2-way valve, G1/4 Female, DC 24V, DIN type, Lamp |
VMS14-3-3 | 2/2-way valve, G1/4 Female, DC 24V, Conn. type, 30 cm lead wire & Lamp |
VMS14-2-1 | 2/2-way valve, G1/4 Female, DC 220V, DIN type |
VMS14-2-2 | 2/2-way valve, G1/4 Female, DC 220V, DIN type, Lamp |
VMS14-1-1 | 2/2-way valve, G1/4 Female, DC 110V, DIN type |
VMS14-1-2 | 2/2-way valve, G1/4 Female, DC 110V, DIN type, Lamp |
VMS14D-3-1 | 2/2-way double sol valve, G3/8 In, G1/4 Out, DC 24V, DIN type |
VMS14D-3-2 | 2/2-way double sol valve, G3/8 In, G1/4 Out, DC 24V, DIN type, Lamp |
VMS14D-2-1 | 2/2-way double sol valve, G3/8 In, G1/4 Out, AC 220V, DIN type |
VMS14D-2-2 | 2/2-way double sol valve, G3/8 In, G1/4 Out, AC 220V, DIN type, Lamp |
VMS14D-1-1 | 2/2-way double sol valve, G3/8 In, G1/4 Out, AC 110V, DIN type |
VMS14D-1-2 | 2/2-way double sol valve, G3/8 In, G1/4 Out, AC 110V, DIN type, Lamp |
3. 진공스위치
모델번호 | 설명 |
VP20V-01-F1-C | Digital switch, No analog supply, M8-4-pin connector, NPN (S2) |
VP20V-03-F1-C | Digital switch, No analog supply, M8-4-pin connector, PNP (S2P) |
VP20V-01-F1 | Digital switch, No analog supply, 2 m lead wire, NPN (SG2) |
VP20V-03-F1 | Digital switch, No analog supply, 2 m lead wire, PNP (SG2P) |
VP20V-01-F1-A | Digital switch, Analog supply, 2 m lead wire, NPN (SG3) |
VP20V-03-F1-A | Digital switch, Analog supply, 2 m lead wire, PNP (SG3P) |
4. 진공카트리지
모델번호 | 설명 |
VC303 | Midi vacuum cartridge, 3-stage |
VC303-N | Midi vacuum cartridge, 3-stage, Non-return valve ☛ Pump with air saving kit |
5. 기타 부품
모델번호 | 설명 |
VTS-34 | Free-flow silencer, G3/4 |
