ML1000
설명
진공펌프 중 가장 큰 흡입유량을 가지며 제품이 컴팩트하고 가볍다. 진공챔버 및 분체 이송 장비에 적합하며 진공 게이지 및 수동 On/Off valve가 기본으로 장착된다. 에어절감 장치, 솔레노이드 밸브, non-return valve, 그리고 VITON 이나 EPDM seal을 장착할 수 있다.
- 혁신적인 VMECA 진공 카트리지 기술 적용
- 풍부한 진공흡입 유량
- 쉬운 유지관리
- 리퀴지 어플리케이션에 최고의 성능을 발휘
- 안정적인 성능
형식표시방법
1. 기본모델
| 제품코드 | 설명 |
| ML1000 | ML1000 mega pump |
2. 배기구 형식
| 제품코드 | 설명 |
| Blank | Free flow exhaust duct |
| CP | Central Exhaust 1-Round Pipe |
3. 에어 절감 장치
| 제품코드 | 설명 |
| Blank | No air control valve |
| AS | Air savimg kit with air control valve |
4. 체크 밸브 사양
| 제품코드 | 설명 |
| Blank | No non-return valve |
| N | Non-Return valve |
| ☛ The pump with air saving kit option do not require a non-return valve option. |
5. 실링 재질
| 제품코드 | 설명 |
| Blank | NBR sealing material |
| V | Viton sealing material |
| E | EPDM sealing material |
기술정보
1. 일반기술정보
| 최대 진공도 | -92 kPa |
| 최대 흡입유량 | 12,050 Nl/min |
| 공급 압력 | 6 bar (Max 7 bar) |
| 에어 소모량 | 4,140 Nl/min |
| 사용 온도 | -20 ~ 80 ℃ |
| 중량 – 기본펌프 | 7,700 g |
2. 진공흡입유량
| 최대 진공도 | 공급 압력 | 진공도별 (-kPa) 흡입유량 (Nl/min) | |||||||||
| -kPa | bar | 0 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 |
| 92 | 6 | 12050 | 8440 | 5580 | 2900 | 1450 | 1080 | 720 | 400 | 200 | 32 |
3. 진공도달 시간
| 공급압력 | 에어소모량 | 진공도달 시간 (-kPa) | ||||||||
| bar | Nl/min | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 |
| 6 | 4140 | 0.0005 | 0.0012 | 0.003 | 0.006 | 0.01 | 0.02 | 0.03 | 0.06 | 0.15 |
치수정보

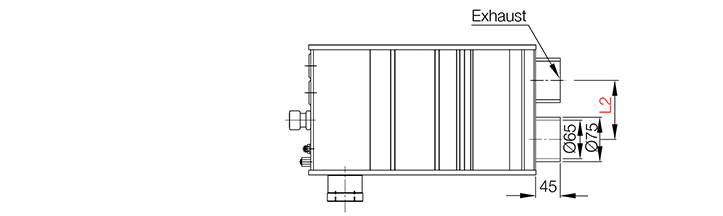

| ML1000: Central Exhaust 2-Round Pipe |
| Unit: mm |

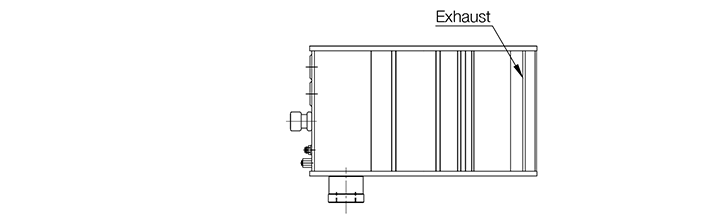

| ML1000: Free Flow Exhaust Duct |
| Unit: mm |

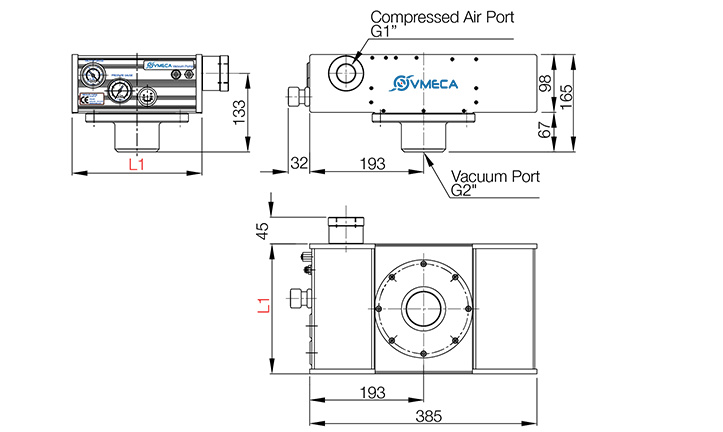

| Model | L1 | L2 |
| ML1000 | 348 | 180 |
주문번호
기본 진공 펌프
| 모델번호 | 설명 |
| ML1000 | Mega pump, ML1000 |
| 15A7041 | NBR sealing kit |
| 15A7042 | Viton sealing kit |
| 15A7043 | EPDM sealing kit |
