Beschreibung

VMECA Mini Pumpen sind leicht und kompakt, zeichnen sich jedoch durch extreme Festigkeit aus und sparen gleichzeitig Energie und Luft. Die kompakte Größe der Mini-Pumpen ermöglicht es, dass sie in einer engen Umgebung mit wenig Raum platziert werden kann, aber immer noch in der Lage ist, optimale Leistung zu liefern.

Bestellnummer

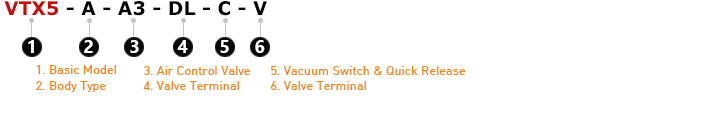

1. Basis-Modell

ZeichenBeschreibung
VTX5Mini vacuum pump, VTX20 series

2. Typ

ZeichenBeschreibung
BG1/8 air supply port, G3/8 vacuum port, internal silencer
BAG1/8 air supply port, G3/8 vacuum port, internal silencer, Aluminum body
CG1/8 air supply port, G3/8 vacuum port, External silencer

3. Luftsteuerventil

ZeichenBeschreibung
BlankNo air control valve
A1Air control valve, AC110V
A2Air control valve, AC220V
A3Air control valve, DC24V
  ☛ A-Body type is not available with air control valve option.

4. Ventilsteckverbindung

ZeichenBeschreibung
DNSolenoid terminal, DIN type, No lead wire
DLSolenoid terminal, DIN type, No lead wire, Lamp
CLSolenoid terminal, Connector type, 30 cm lead wire
  ☛ „CL“ option is only available with DC24V.

5. Vakuumschalter  & Quick Release

ZeichenBeschreibung
BlankNo vacuum switch and Quick release
CLED vacuum switch, No analog supply, M8-3-pins connector, NPN
PCLED vacuum switch, No analog supply, M8-3-pins connector, PNP
Q1Quick release, 12 cm³ Air tank
Q2Quick release, 30 cm³ Air tank

6. Dichtungsmaterial

ZeichenBeschreibung
BlankNBR sealing material
VViton sealing material
EEPDM sealing material

Angaben

1. Allgemeine Angaben

Max. Vakuumniveau-92 kPa
offener Vakuumdurchfluss32 Nl/min
Eingangsdruck5.3 bar (Max 7 bar)
Eingangsdruck24 Nl/min
Temperatur-20 ~ 80 ℃
Gewicht – Basic Pump31.4 g

2. Vakuumdurchfluss

Max. VakuumniveauEingangsdruckVakuumdurchfluss (Nl/min) bei verschiedenen Vakuumniveaus (-kPa)
-kPabar0102030405060708090
925.332189876531.20.45

3.Evakuierungszeit

EingangsdruckEingangsdruckEvakuierungszeit in Sekunden pro Liter um ein bestimmtes Vakuumniveau (-kPa) zu erreichen
barNl/min102030405060708090
5.3240.260.81.162.43.564.916.910.1619.19

Maße

VTX5-A: Basic Pump
Unit: mm

NoBeschreibung
1Compressed-Air Port, M5
2Vacuum Port, G1/8″
3Exhaust Port
VTX5-B, VTX5-BA: Basic Pump & with Air-Tank and Air Control Valve option
Unit: mm

NoBeschreibung
1Compressed-Air Port, M5
2Vacuum Port, G1/8″
3Exhaust Port
Q1Quick release, 12 cm³ Air tank
Q2Quick release, 30 cm³ Air tank
ModelL1
VTX520.2
VTX5-C: Basic Pump and with Air Control Valve and Vacuum Switch option
Unit: mm

NoBeschreibung
1Compressed-Air Port, M5
2Vacuum Port, G1/8″
3Exhaust Port
4Vacuum Switch
5Air Control Valve
ModelL1L2
VTX520.286.2
VTX5-C: With Air-Tank and Air Control Valve option
Unit: mm

NoBeschreibung
1Compressed-Air Port, M5
2Vacuum Port, G1/8″
3Exhaust Port
Q1Quick release, 12 cm³ Air tank
Q2Quick release, 30 cm³ Air tank
5Air Control Valve
ModelL1L2
VTX520.286.2

Bestellnummern

Basic Vacuum Pumps & Spare Parts

ArtikelnummerBeschreibung
VTX5-AVTX5-mini pump, A-conn, M5 air, G1/8 vac, int silencer
VTX5-BVTX5-mini pump, B-conn, G1/8 air, G3/8 vac, int silencer
VTX5-BAVTX5-mini pump, B-conn, G1/8 air, G3/8 vac, int silencer, Al-plate
VTX5-CVTX5-mini pump, C-conn, G1/8 air, G3/8 vac, ext silencer
VTS-38Free flow silencer, G3/8″
15A1011NBR sealing kit, VTX5
15A1012Viton sealing kit, VTX5
15A1013EPDM sealing kit, VTX5
