VTX10

Mini Vacuum Pump

Artikelnummer: VTX10 Kategorie:

Beschreibung

VMECA Mini Pumpen sind leicht und kompakt, zeichnen sich jedoch durch extreme Festigkeit aus und sparen gleichzeitig Energie und Luft. Die kompakte Größe der Mini-Pumpen ermöglicht es, dass sie in einer engen Umgebung mit wenig Raum platziert werden kann, aber immer noch in der Lage ist, optimale Leistung zu liefern.

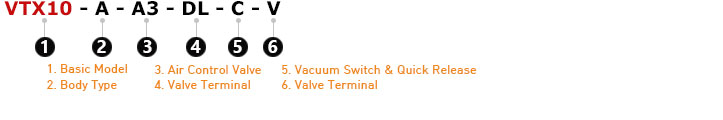

Bestellnummer

1. Basis-Modell

Zeichen Beschreibung
VTM10 Mini vacuum pump, VTM10 series

2. Typ

Zeichen Beschreibung
A M5 barb connection air supply, G1/8 vacuum port, Internal silencer
B G1/8 air supply port, G3/8 vacuum port, internal silencer
BA G1/8 air supply port, G3/8 vacuum port, internal silencer, Aluminum body
C G1/8 air supply port, G3/8 vacuum port, External silencer

3. Luftsteuerventil

Zeichen Beschreibung
Blank No air control valve
A1 Air control valve, AC110V
A2 Air control valve, AC220V
A3 Air control valve, DC24V
   ☛ A-Body type is not available with air control valve option.

4. Ventilsteckverbindung

Zeichen Beschreibung
DN Solenoid terminal, DIN type, No lead wire
DL Solenoid terminal, DIN type, No lead wire, Lamp
CL Solenoid terminal, Connector type, 30 cm lead wire
   ☛ „CL“ option is only available with DC24V.

5. Vakuumschalteritch & Quick Release

Zeichen Beschreibung
Blank No vacuum switch and Quick release
C LED vacuum switch, No analog supply, M8-3-pins connector, NPN
PC LED vacuum switch, No analog supply, M8-3-pins connector, PNP
Q1 Quick release, 12 cm³ Air tank
Q2 Quick release, 30 cm³ Air tank

6. Dichtungsmaterial

Zeichen Beschreibung
Blank NBR sealing material
V Viton sealing material
E EPDM sealing material



Angaben

1. Allgemeine Angaben

Max. Vakuumniveau -92 kPa
offener Vakuumdurchfluss 62 Nl/min
Eingangsdruck 5.3 bar (Max 7 bar)
Eingangsdruck 48 Nl/min @ 5.3 bar
Temperatur -20 ~ 80 ℃
Gewicht – Basic Pump 31.9 g

2. Vakuumdurchfluss

Max. Vakuumniveau Eingangsdruck Vakuumdurchfluss (Nl/min) bei verschiedenen Vakuumniveaus (-kPa)
-kPa bar 0 10 20 30 40 50 60 70 80 90
85 5.3 62 36 18 16 14 11 9 6 2.4 0.9

3. Evakuierungszeit

Eingangsdruck Eingangsdruck Evakuierungszeit in Sekunden pro Liter um ein bestimmtes Vakuumniveau (-kPa) zu erreichen
bar Nl/min 10 20 30 40 50 60 70 80 90
5.3 48 0.129 0.398 0.758 1.2 1.78 2.455 3.445 5.08 9.594

Maße

VTX10-A: Basic Pump
Unit: mm

No Beschreibung
1 Compressed-Air Port, M5
2 Vacuum Port, G1/8″
3 Exhaust Port
VTX10-B, VTX10-BA: Basic Pump & with Air-Tank and Air Control Valve option
Unit: mm

No Beschreibung
1 Compressed-Air Port, M5
2 Vacuum Port, G1/8″
3 Exhaust Port
Q1 Quick release, 12 cm³ Air tank
Q2 Quick release, 30 cm³ Air tank
Model L1
VTX10 20.2
VTX10-C: Basic Pump and with Air Control Valve and Vacuum Switch option
Unit: mm

No Beschreibung
1 Compressed-Air Port, M5
2 Vacuum Port, G1/8″
3 Exhaust Port
4 Vacuum Switch
5 Air Control Valve
Model L1 L2
VTX10 20.2 86.2
VTX10-C: With Air-Tank and Air Control Valve option
Unit: mm

No Beschreibung
1 Compressed-Air Port, M5
2 Vacuum Port, G1/8″
3 Exhaust Port
Q1 Quick release, 12 cm³ Air tank
Q2 Quick release, 30 cm³ Air tank
5 Air Control Valve
Model L1 L2
VTX10 20.2 86.2

Bestellnummern

Basic Vakuum Pumpen & Ersatzteile

Artikelnummer Beschreibung
VTX10-A VTX10-mini pump, A-conn, M5 air, G1/8 vac, int silencer
VTX10-B VTX10-mini pump, B-conn, G1/8 air, G3/8 vac, int silencer
VTX10-BA VTX10-mini pump, B-conn, G1/8 air, G3/8 vac, int silencer, Al-plate
VTX10-C VTX10-mini pump, C-conn, G1/8 air, G3/8 vac, ext silencer
VTS-38 Free flow silencer, G3/8″
15A1011 NBR sealing kit, VTX10
15A1012 Viton sealing kit, VTX10
15A1013 EPDM sealing kit, VTX10
REQUEST A QUOTE

Downloads

Catalog & CAD files
CAD 2D File
VTX10-A
VTX10-B
VTX10-C
CAD 3D File
VTX10-A
VTX10-B
VTX10-C
Catalog
VTX10-A
VTX10-B
VTX10-C
